太陽光パネル取付金具

金属屋根用(折板・縦葺き・横葺き)、
波スレート改修屋根用

縦葺き用縦葺き用SE

赤さび10年保証対象製品

  • 端部用セット

  • 中間部用セット

  • 材質
    アルミ・アルミめっきステンレス
  • 機能
    導通機能
  • アース
    プレート一体型
  • 重量
    305g
  • パネル間寸法
    17mm

特長様々なハゼ形状に1種で対応

1種類の金具で多様なハゼ形状の屋根材に取付が可能です。ボルト1本を締めて掴みこむだけの簡単施工です。

特長らくらく導通機能

金具を介して太陽電池同士を導通させる事が出来るため、面倒なアース配線が簡略化できます。

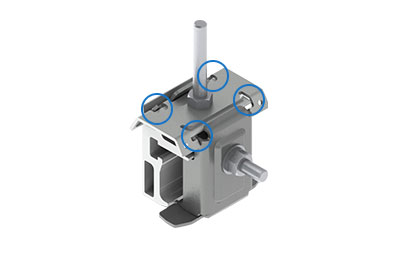

導通機能ツメでアース配線を兼ねます。

特長構成パーツの削減によりコストダウン

構成する各パーツに複数の機能(屋根を掴む、太陽電池の載置、太陽電池の位置決め、太陽電池の導通)を兼用させることにより、コストダウンを実現できます。

適合ハゼ形状と屋根材

適合ハゼ形状例

適合ハゼ形状例

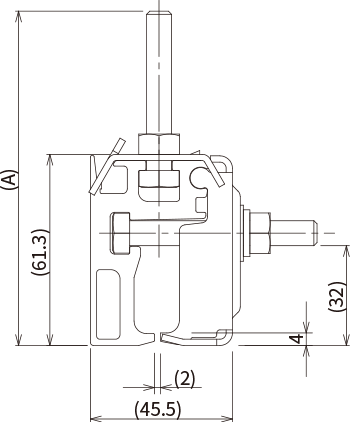

縦葺き用金具SE

縦葺き用金具SE
  • ボルトの長さは、太陽電池モジュールの厚みによって変動いたします。
  • 適合屋根材詳細、表にない屋根材についてはお問い合わせください。
  • 締めつけトルクは必ず施工マニュアルを参照してください。

縦葺き用SE
