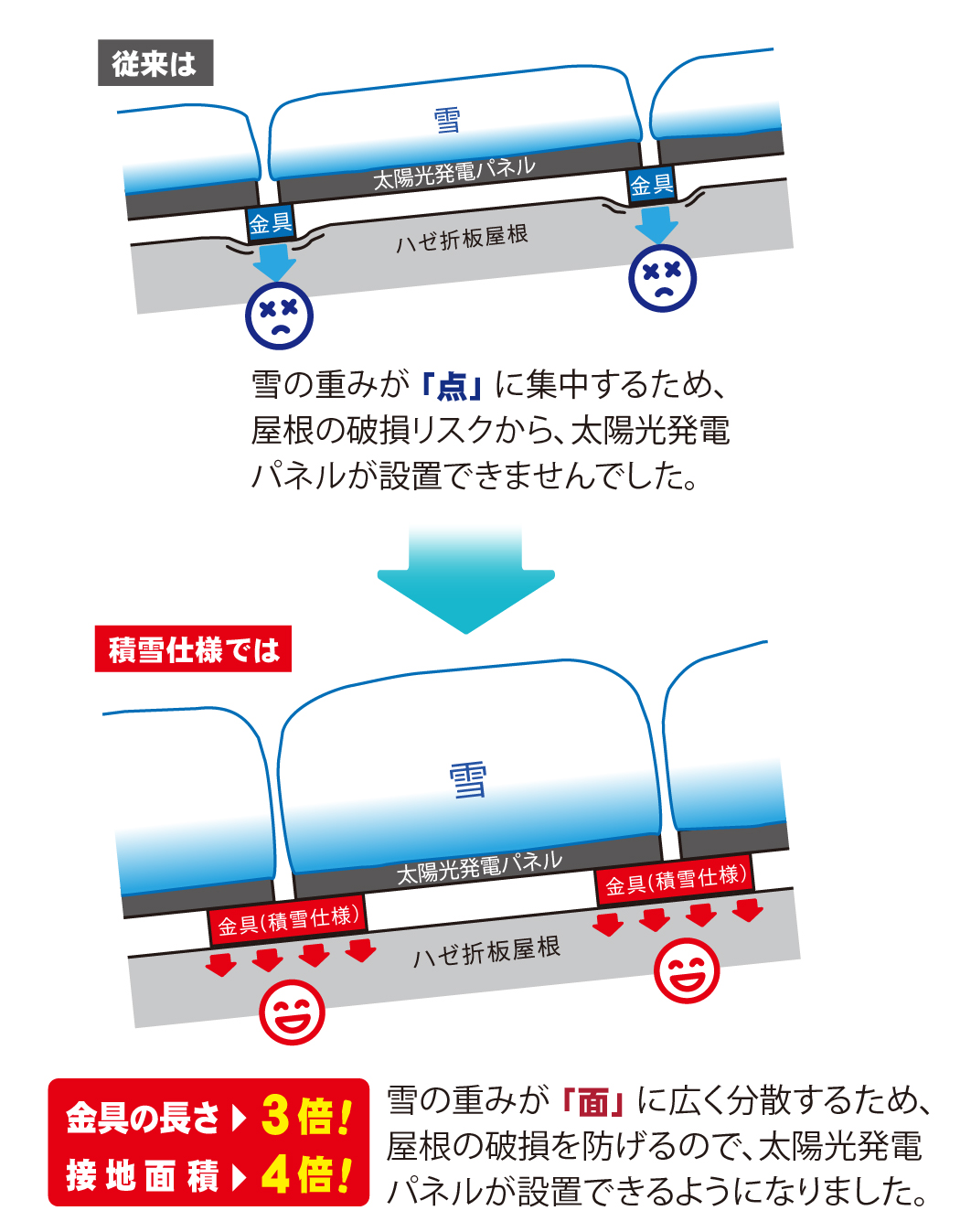

特長多雪地域でも設置可能エリアが拡大
- 屋根にかかる雪の重みを分散する事により、設置が難しかった多雪地域でも設置可能エリアが大幅に広がりました。

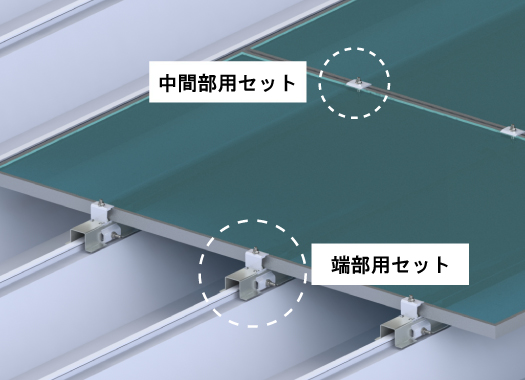

マルチグリップ標準仕様
太陽光パネル取付金具
金属屋根用（折板・縦葺き・横葺き）、
波スレート改修屋根用
-

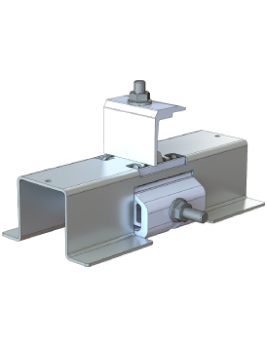

端部用セット
-

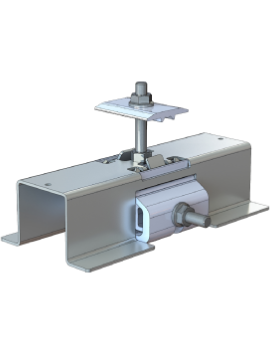

中間部用セット
-
- 材質
- アルミ・アルミめっきステンレス
-
- 機能
- 多雪地域対応・導通機能
-
- アース
- プレート一体型
-
- 重量
- 630g
-
- パネル間寸法
- 17mm

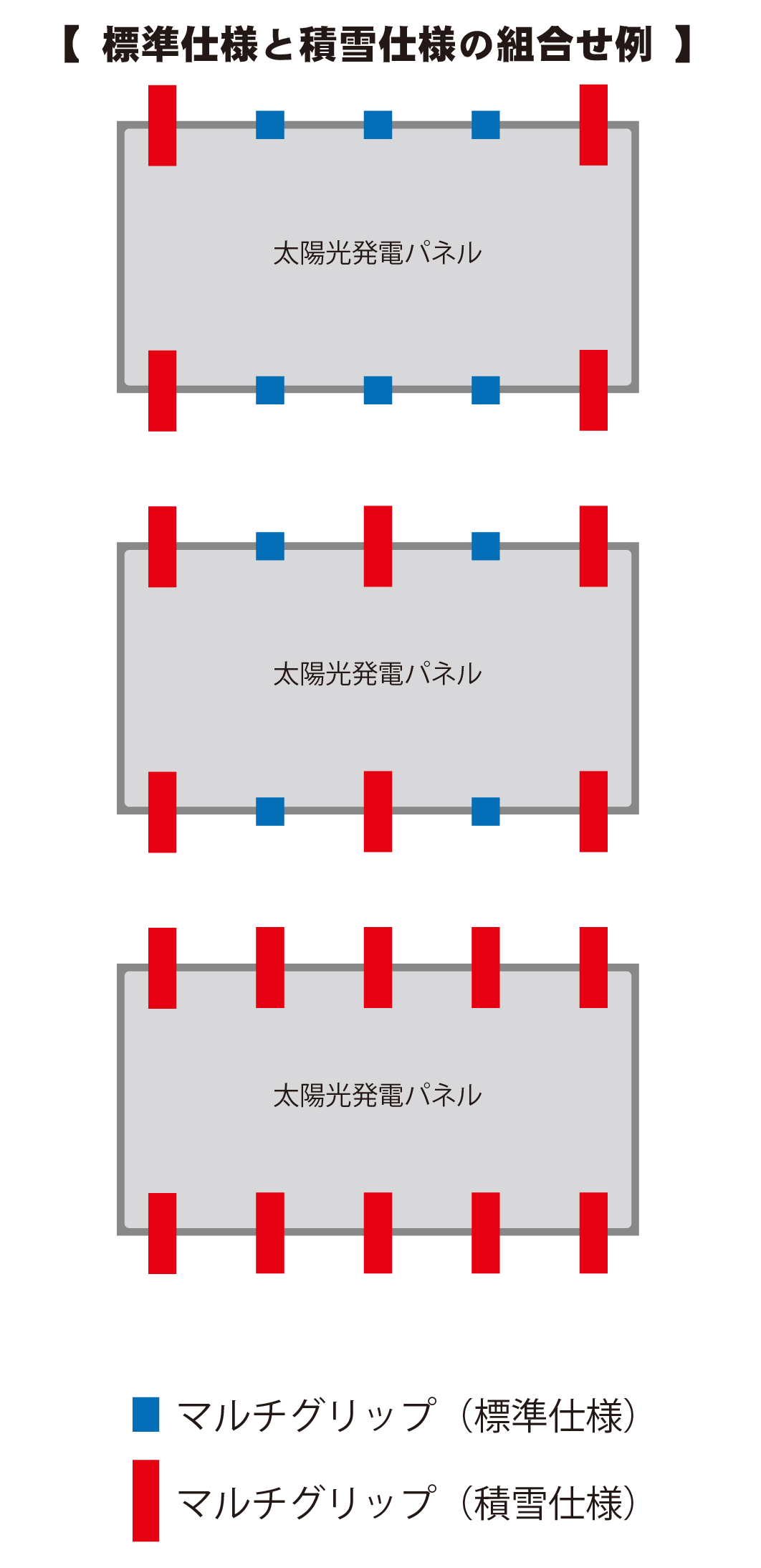

特長柔軟な金具組合せが可能
- 標準仕様と互換があるため、雪の重みに応じて最適な組合せが可能です。

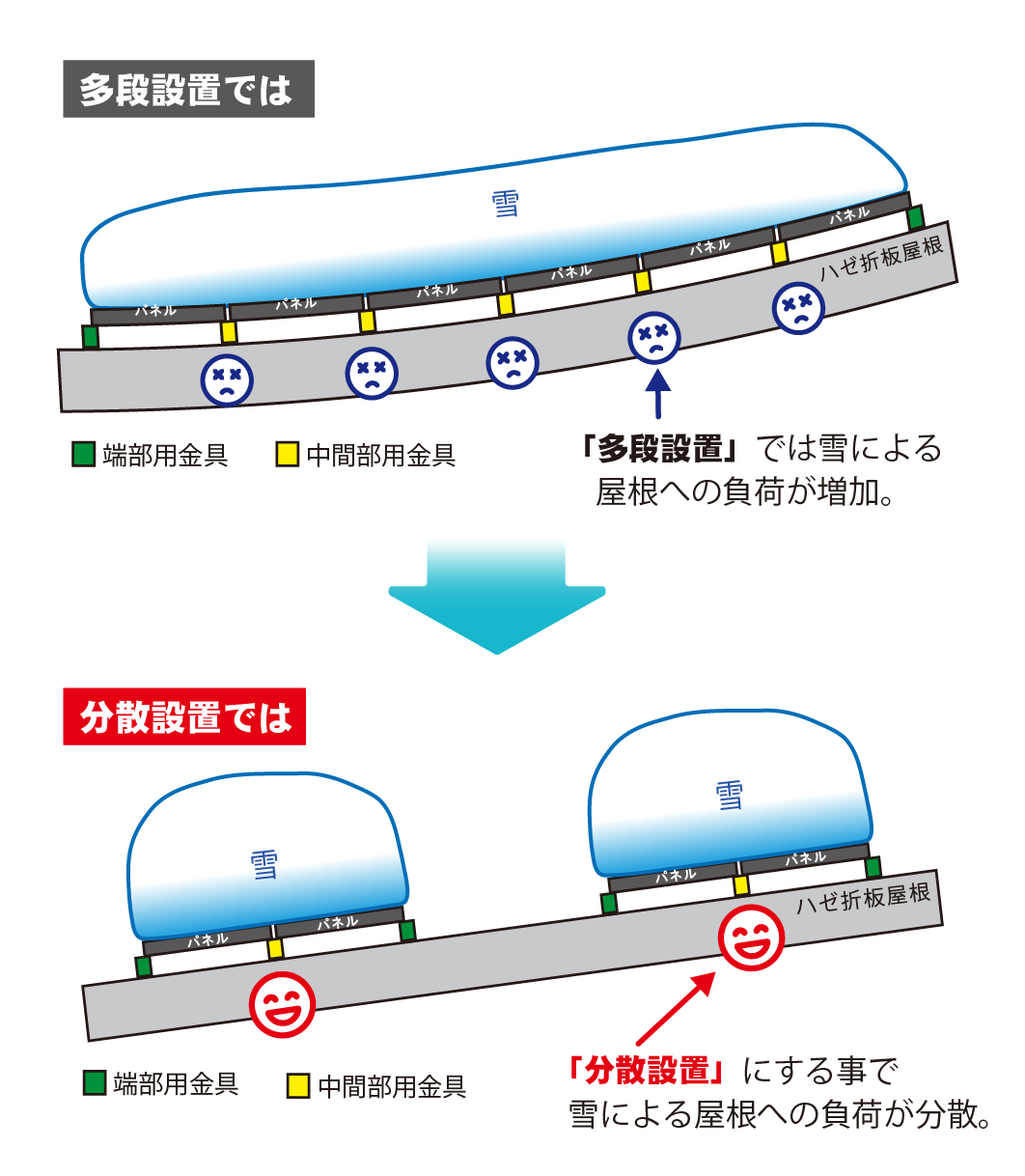

特長さらに設置可能エリアを拡大
一定の配置条件と組合せた場合、垂直積雪量 最大270cm※1まで設置可能エリアが拡大。多雪地域のほぼ全域で折板屋根への太陽光発電パネルの設置が可能となります。※2
※１ 太陽光発電パネルの配置やサイズ・重量、折板屋根の強度・勾配などによって異なります。
※2 多雪地域は各都道府県でエリアが複雑に入り組んでいますので、詳しい対応エリアはお問合せください。
特長らくらく導通機能
金具を介して太陽電池同士を導通させることが出来るため、面倒なアース配線が簡略化できます。
適応ハゼ形状と適応条件
角ハゼ・丸ハゼ
適合ハゼ形状例
-
角ハゼ(上ハゼ下面の寸法が16mm以上) -
丸ハゼ（片丸） -
丸ハゼ（両丸）
ハゼ折板用マルチグリップ 積雪仕様
- ボルトの長さは、太陽電池モジュールの厚みによって変動いたします。
- 適合屋根材詳細、表にない屋根材についてはお問い合わせください。
- 締めつけトルクは必ず施工マニュアルを参照してください。

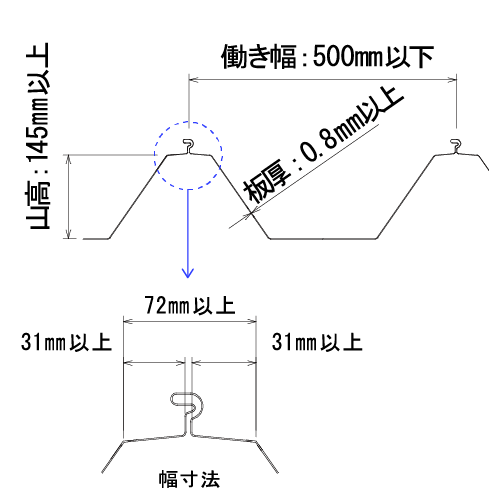

適応条件
-
- 板厚
- 0.8㎜以上
-
- 働き幅(ハゼ間)
- 500㎜以下
-
- 山高
- 145㎜以上
-
- 山幅
- 72㎜以上
